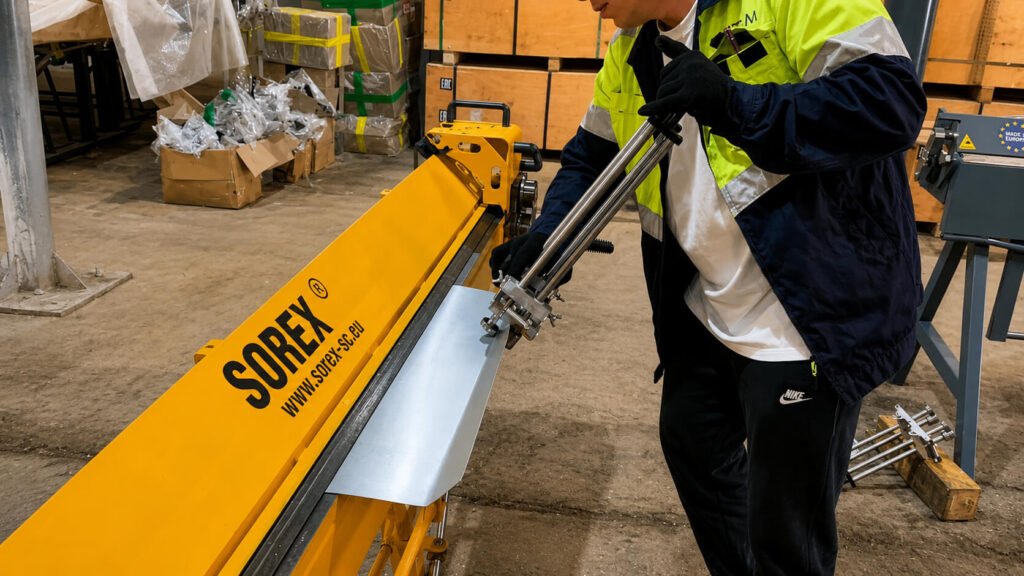

Роликовый листогиб: для каких задач он подходит

Всем привет! На связи компания X-Профиль.

Мы занимаемся продажей листогибочного оборудования. У нас есть собственный склад, шоурум и сервисный центр в Москве, выездные группы по обслуживанию и наладке оборудования, работающие по Москве и области, а также у нас все запчасти всегда в наличии.

Сегодня мы сфокусируемся на роликовых листогибах.
Существует большое количество моделей: от классических, которые гнут металл до 90 градусов, до бендеров, способных сгибать заготовку до 100 градусов. Также станки делятся на одинарные и двойные. Преимущество двойного роликового листогиба перед одинарным заключается в увеличенной площади гибки, благодаря чему прокатка дается легче.

Роликовые листогибы не являются основным оборудованием для кровельщиков — оно приобретается как дополнительное для более тонких работ. Также оно может быть полезно, если нужно гнуть доборные элементы длиной свыше 3–4 метров. Прокатка при этом производится планомерно.

Так же существуют такие бендеры как:  радиусный, дисковый и мини-бендер.

Радиусный бендер —  маленький и легкий, им можно катать радиусные заготовки, например отбортовку и отводы.

Младшая модель (мини-бендер) так же создана для изготовления отбортовки (в среднем 5 мм) и идеально для этого подходит.

Дисковый бендер нужен для того, чтобы на любом металле делать довальцовку до 180 градусов, если под рукой нет фальцедокаточной машинки или длинного листогиба.

Ограничения роликовых листогибов в основном связаны с длиной подачи. Станки бывают разными по ширине: 200мм, 250 мм, 300 мм и 350 мм. Пользоваться оборудованием длиннее 350 мм уже сложно: не хватает жесткости станка, чтобы загнуть металл большой длины. Тем не менее, для гибки металла толщиной 0,5 мм его возможностей достаточно.

Какие частые ошибки встречаются при выборе роликового листогиба?

Главная ошибка — ограничиваться чем-то одним. Желательно иметь в арсенале как минимум два вида роликовых листогибов: младшую модель (200 мм) и длинную (300 мм). Это закроет большинство задач. А вот мини-бендер, дисковые и радиусные роликовые листогибы нужны, в большей степени,  как вспомогательное оборудование.

Роликовый листогиб выбирают не для резкого углового сгиба, а для плавного формирования листа по радиусу. Такой станок помогает получать дуги, желоба, обечайки, кожухи, полукруглые панели и другие детали, где нужна не грань, а округлая форма.

По назначению это оборудование ближе к задачам кровельщиков, жестянщиков, производителей вентиляции и мастерских, которые работают с тонколистовым металлом. Но перед покупкой нужно разобраться, какие операции роликовая модель выполняет хорошо, а где лучше использовать обычный листогиб с прижимной и гибочной балкой.

Что такое роликовый листогиб

Роликовый листогиб — это ручной станок, который формирует изгиб листового металла за счет прохождения заготовки через систему роликов или валков. Лист постепенно деформируется, принимает нужный радиус и выходит не с резким углом, а с плавной дугой.

Принцип работы прост: заготовка подается между нижними роликами, сверху на нее воздействует верхний ролик, после чего металл начинает изгибаться. Чем сильнее выставлено положение ролика и чем больше проходов выполняет оператор, тем заметнее становится радиус.

Такой листогиб подходит для обработки тонколистовых материалов:

• оцинкованной стали;
• алюминия;
• тонкого черного металла;
• нержавеющей стали в пределах допустимой толщины;
• окрашенных металлических листов, если поверхность роликов не повреждает покрытие.

Перед покупкой нельзя смотреть только на цену. Для нормальной работы важны рабочая длина, толщина металла, минимальный радиус гиба, жесткость конструкции и удобство регулировок. Если эти параметры не подходят под реальные задачи, даже внешне хороший станок будет ограничивать мастерскую.

Чем роликовая гибка отличается от обычной гибки на листогибе

Классический ручной листогиб чаще используют для прямолинейных угловых сгибов. Заготовка зажимается прижимной балкой, затем гибочная балка поднимается и формирует угол — например, 45, 90 или 135 градусов. Такой способ удобен для отливов, планок, коробов, углов, доборных элементов с четкими гранями.

Роликовый листогиб работает иначе. Он не «ломает» лист по одной линии, а постепенно изгибает его по радиусу. Поэтому роликовая модель лучше подходит для дуг, желобов, кожухов, обечаек, вентиляционных элементов и деталей округлой формы.

Разница похожа на работу с бумагой: если согнуть лист по линейке, получится четкая грань; если аккуратно провести его через округлую поверхность, получится плавная дуга. В металлообработке логика та же, только усилие создают станки, ролики и жесткая станина.

Для каких задач подходит роликовый листогиб

Роликовые станки используют там, где нужно получить радиусную форму без резкого перелома металла. Чаще всего такие задачи встречаются в кровельных, вентиляционных, жестяницких и производственных работах.

Роликовый листогиб подходит для:

• изготовления желобов;
• формирования дугообразных деталей;
• производства обечаек;
• изготовления кожухов и защитных элементов;
• гибки вентиляционных деталей;
• создания элементов водосточных систем;
• работы с кровельными и фасадными элементами;
• изготовления радиусных декоративных деталей;
• производства цилиндрических и полукруглых заготовок;
• жестяницких работ;
• небольшого серийного производства деталей из листового металла.

Например, если мастерская делает вентиляционные переходы, защитные кожухи, полукруглые накладки или водосточные элементы, ручной роликовый листогиб может серьезно расширить возможности участка. Он позволяет выполнять те операции, которые на обычном балочном станке сделать сложно или невозможно без дополнительных приспособлений.

Таблица задач для роликового листогиба

 Где чаще всего используют роликовые листогибы

У роликового оборудования есть несколько типичных сфер применения. В каждой из них ценится не столько сила сгиба, сколько возможность получить ровный радиус без заломов и грубых следов на поверхности листа.

Кровельные работы.
В кровельной сфере роликовый станок помогает изготавливать желоба, округлые элементы водостока, радиусные накладки и фасонные детали. Для таких операций требуется аккуратная обработка листа, особенно если используется оцинкованный или окрашенный металл.

Вентиляция.
В производстве вентиляционных элементов часто нужны округлые переходы, кожухи, полуцилиндрические детали и заготовки под воздуховоды. Роликовая гибка здесь удобна, потому что позволяет формировать плавную геометрию без резких углов.

Жестяницкие мастерские.
Жестянщики работают с тонким металлом и часто выполняют нестандартные изделия по месту. Компактные ручные модели помогают делать небольшие партии деталей без сложной подготовки и подключения мощного оборудования.

Производство фасонных деталей.
Когда в ассортименте есть не только прямые планки, но и радиусные элементы, роликовый листогиб становится полезным дополнением к другим листогибочным станкам.

Ремонтные и частные мастерские.
Для периодических задач можно выбрать ручной роликовый вариант. Он не требует сложной инфраструктуры, но помогает закрыть работы, которые трудно выполнить обычным инструментом.

Какие детали можно изготавливать на роликовом листогибе

Список изделий зависит от характеристик станка, толщины металла, диаметра роликов, рабочей длины и навыка оператора. Одна модель подходит для тонкой оцинковки и небольших деталей, другая рассчитана на более регулярную нагрузку и крупные заготовки.

На роликовом листогибе можно изготавливать:

• желоба — для водосточных и кровельных систем;
• обечайки — цилиндрические или почти цилиндрические заготовки;
• полукруглые элементы — накладки, декоративные детали, защитные части;
• дугообразные панели — для фасадных и технических задач;
• защитные кожухи — для оборудования, механизмов и инженерных узлов;
• вентиляционные элементы — переходы, округлые части, заготовки под воздуховоды;
• элементы водостока — детали с радиусной формой;
• декоративные металлические детали — изделия, где важна плавная линия;
• радиусные фасадные элементы — детали для оформления зданий и конструкций.

Если нужна высокая точность повторения от партии к партии, нужно смотреть не только на название станка, но и на регулировки, жесткость станины, качество роликов и возможность точно фиксировать настройки.

Преимущества роликового листогиба

Главное преимущество — работа с радиусом. Там, где обычный листогиб дает прямую линию сгиба, роликовый станок позволяет постепенно изменить форму листа и получить плавную дугу.

Основные плюсы:

• позволяет получать плавный радиус;
• подходит для радиусной гибки листового металла;
• удобен для изготовления округлых и цилиндрических деталей;
• может использоваться в мастерских и на небольших производствах;
• работает с разными видами тонколистового металла;
• компактные ручные станки не требуют сложного подключения;
• помогает расширить ассортимент изготавливаемых деталей.

Для небольшой мастерской это может быть способом принимать больше заказов: не только прямые планки и углы, но и желоба, кожухи, обечайки, дуги, радиусные элементы. Особенно полезен ручной роликовый листогиб там, где нет смысла покупать крупное промышленное оборудование, но нужно выполнять регулярную обработку металлических листов.

Ограничения роликового листогиба

Роликовая модель подходит не для всех операций. Ее сильная сторона — плавный изгиб, а не точный угловой сгиб. Если от станка ждут четкий угол 90 градусов, результат может не устроить.

Ограничения такого станка:

• не заменяет обычный листогиб для точной угловой гибки;
• не всегда подходит для толстого металла;
• требует настройки под нужный радиус;
• на простых моделях сложнее добиться высокой повторяемости;
• есть ограничения по рабочей длине;
• есть ограничения по минимальному радиусу;
• для серийной работы может потребоваться более производительное оборудование;
• качество гибки зависит от жесткости конструкции и точности регулировок.

Толщина листа особенно влияет на результат. Чем толще и жестче материал, тем больше усилие нужно для деформации. Если станок не рассчитан на такую нагрузку, металл будет плохо поддаваться, а конструкция начнет работать на пределе.

Еще один момент — прямой участок у края детали. Некоторые роликовые станки не могут начать радиус прямо от самого края листа. Это нужно учитывать при проектировании изделий, особенно если требуется точная геометрия.

Чем роликовый листогиб отличается от вальцов

Роликовый листогиб и вальцы работают по похожему принципу: металл проходит через ролики или валки и постепенно деформируется. Из-за этого термины иногда смешивают, особенно когда речь идет о компактных ручных моделях.

Разница чаще связана с назначением, конструкцией и масштабом работы. Вальцы обычно ассоциируются с формированием цилиндров, конусов, обечаек и более выраженной прокаткой листа. Их часто выбирают для производства деталей с замкнутой или почти замкнутой окружностью.

Роликовый листогиб может быть проще и компактнее, особенно если речь о мастерской, кровельных работах или жестяницких задачах. Он удобен для дуг, желобов, радиусных элементов и других деталей, где не всегда требуется полноценная прокатка цилиндра.

При выборе лучше смотреть не на название, а на реальные характеристики: рабочую длину, допустимую толщину металла, диаметр роликов, минимальный радиус, жесткость, удобство настройки и задачи, под которые покупается оборудование.

Как выбрать роликовый листогиб

Подбор начинается с деталей, которые нужно изготавливать чаще всего. Если основная работа — желоба и радиусные накладки, требования будут одни. Если планируется производство обечаек, кожухов и вентиляционных элементов, понадобится более жесткая и точная модель.

Проверьте перед покупкой:

• максимальную толщину металла;
• рабочую длину;
• минимальный и максимальный радиус гиба;
• тип материала;
• жесткость конструкции;
• количество роликов;
• удобство регулировки;
• наличие ограничителей и дополнительной оснастки;
• качество поверхности роликов;
• формат работы: разовые задачи, мастерская, серийное производство;
• габариты оборудования;
• возможность обслуживания и заказа комплектующих.

Для тонкой оцинковки может хватить компактной ручной модели. Для постоянной обработки металлических заготовок лучше выбирать станки с запасом по жесткости и ресурсу. Если планируется работать с окрашенным металлом, нужно отдельно оценить состояние роликов: повреждения на поверхности могут оставлять следы на покрытии.

Таблица выбора роликового листогиба под задачи

Когда роликовый листогиб не подойдет

Роликовый станок не стоит выбирать как универсальную замену обычному листогибу. У него другое назначение, и это нужно учитывать до покупки.

Он не лучший выбор, если:

• нужно делать точные прямые гибы под углом;
• основная задача — изготовление коробов, отливов и планок с четкими гранями;
• требуется гибка толстого металла вне возможностей станка;
• нужна высокая скорость серийной угловой гибки;
• детали должны иметь сложную геометрию с несколькими точными углами.

Для таких задач больше подходит обычный листогибочный станок с прижимной и гибочной балкой, сегментный листогиб, пресс-листогиб или другое специализированное оборудование. Роликовая модель хорошо дополняет эти станки, но не всегда заменяет их полностью.

Частые ошибки при выборе роликового листогиба

Первая ошибка — выбирать только по цене. Недорогая модель может подойти для редких работ, но оказаться слабой для регулярного производства. В результате оператор тратит больше времени на настройку, а качество деталей получается нестабильным.

Вторая ошибка — не учитывать толщину металла. Если толщина листа выше допустимой, станок не сможет нормально сформировать радиус. При работе на пределе быстрее появляется люфт, снижается точность, растет нагрузка на ролики и станину.

Третья ошибка — путать роликовый листогиб с обычным. Покупатель ожидает четкие углы, а получает оборудование для плавного изгиба. Это не недостаток станка, а неверный подбор под задачу.

Еще часто забывают про рабочую длину. Если заготовка шире возможностей станка, выполнить операцию не получится. То же касается минимального радиуса: не каждая модель способна сделать малый изгиб без залома.

Отдельного внимания заслуживает жесткость конструкции. Чем стабильнее станина и точнее регулировки, тем легче получить высокую точность и повторяемость при серийных работах. Для разовых задач это менее критично, для производства — напрямую влияет на качество деталей.

Заключение

Роликовый листогиб стоит выбирать, если основная задача связана с плавной радиусной гибкой листового металла: изготовлением желобов, дуг, обечаек, кожухов, вентиляционных и кровельных элементов. Он хорошо подходит для мастерских, жестяницких участков, небольшого производства и работ с тонколистовым металлом.

Если нужны четкие угловые сгибы, коробчатые детали, планки и отливы, лучше рассматривать классический листогиб с прижимной и гибочной балкой. Для округлых форм, радиусных панелей и цилиндрических заготовок роликовая модель будет удобнее.

Оптимальный выбор зависит от толщины металла, рабочей длины, нужного радиуса, частоты работы и формата деталей. Если задачи разные, роликовый станок лучше рассматривать как дополнение к основному листогибочному оборудованию. Для подбора модели под конкретные изделия стоит заранее описать материалы, размеры заготовок и требуемую форму деталей — так проще выбрать станок без переплаты и без нехватки возможностей в работе.
