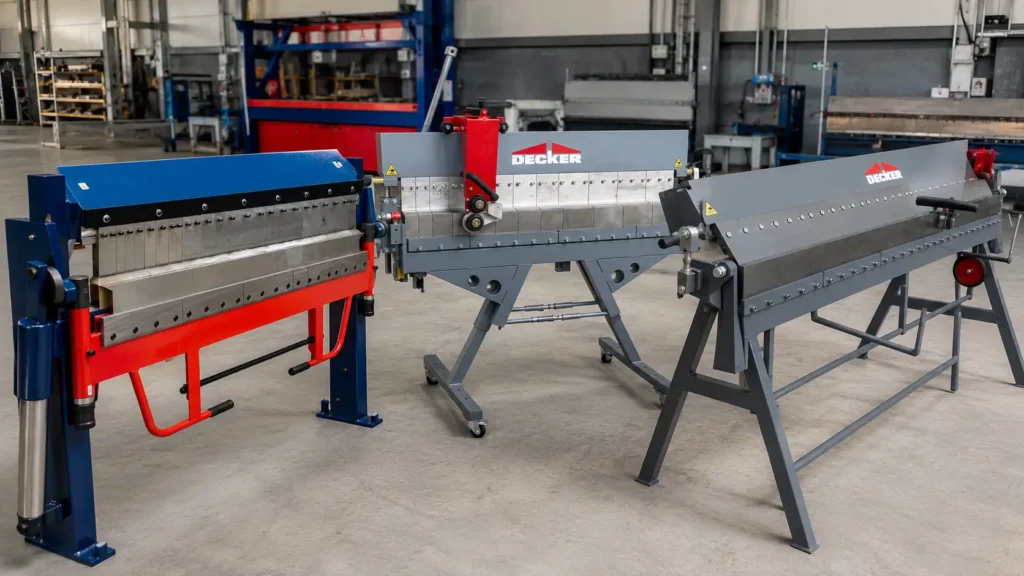

Сегментные листогибы X-Profil

Листогибочные станки — ключевой инструмент в обработке тонколистового металла, востребованный в строительстве, производстве фасадных и кровельных элементов, вентиляционных систем и декоративных конструкций. Среди множества типов листогибов особое место занимают сегментные станки, которые позволяют изготавливать сложные изделия с высокой точностью. В этой статье мы подробно рассмотрим сегментные листогибы X-Profil, их преимущества по сравнению с европейскими аналогами и особенности различных моделей. Основной акцент — на технических характеристиках, функциональности и адаптации к профессиональным задачам.

Что такое сегментные листогибы?

Листогибочные станки предназначены для гибки тонколистового металла, создавая элементы с заданными углами и формами. Они широко применяются в строительстве (для доборных элементов фасадов и кровли), производстве (корпуса, короба, фасадные кассеты) и дизайне (декоративные панели, заборы-жалюзи). Листогибы делятся на два основных типа:

• Станки со сплошной балкой: подходят для стандартных гибов, где требуется равномерное давление на всю длину листа.
• Сегментные станки: оснащены наборными балками, позволяющими гнуть сложные формы, такие как короба, углы и профили с несколькими сгибами.

Сегментные листогибы по конструкции схожи со станками со сплошной балкой. Они состоят из трех основных элементов:

• Станина: основа станка, обеспечивающая устойчивость.
• Прижимная балка: фиксирует лист металла для точной обработки.
• Гибочная балка: выполняет сгибание металла до заданного угла.

Все элементы соединены узлами крепления по краям и дополнительными регулировочными узлами для настройки балок. Сегментные балки состоят из съемных модулей (сегментов) разной длины, что позволяет адаптировать станок под конкретные задачи. Сегментные листогибы X-Profil выделяются благодаря сочетанию надежности, универсальности и доступной цены, что делает их конкурентоспособными даже по сравнению с европейскими брендами. Видео: Обзор сегментного листогиба X-Profil

Преимущества сегментных листогибов X-Profil

Сегментные листогибы X-Profil разработаны с учетом потребностей профессионалов, работающих с тонколистовым металлом. Они предлагают ряд преимуществ, которые делают их достойной альтернативой европейским аналогам, таким как Schechtl или TAPCO.

Простая и быстрая регулировка балок

Все модели X-Profil оснащены двумя винтовыми регулировочными узлами, схожими по конструкции с немецкими станками Schechtl. Эти узлы позволяют моментально настраивать прижимную и гибочную балки, вращая их вручную. Такая система упрощает работу оператора и сокращает время подготовки станка при смене толщины металла (например, от 0,5 мм до 2,5 мм). Быстрая регулировка особенно важна в условиях интенсивного производства, где время — критический фактор.

Гибка толстого металла и высокая металлоемкость

X-Profil способны обрабатывать оцинкованную сталь толщиной до 2,0–2,5 мм (σв ≤ 400 МПа), что превосходит возможности многих европейских аналогов в аналогичной ценовой категории. Станки обладают высокой металлоемкостью благодаря прочной станине и усиленным балкам. Дополнительный компенсатор (газлифт) на гибочной балке снижает физическое усилие оператора, а эргономичные ручки делают работу комфортной даже при длительной эксплуатации.

Ножной привод прижимной балки

Ножной привод подъема прижимной балки — одно из ключевых преимуществ X-Profil. Он позволяет оператору держать руки свободными для точного позиционирования заготовки на станине, что ускоряет процесс производства. Это особенно важно при изготовлении сложных изделий, таких как короба или фасадные кассеты, где требуется многократное перемещение листа.

Съемные сегменты из высоколегированной стали

Сегменты балок X-Profil изготовлены из высоколегированной стали с повышенной износостойкостью. Их гладкая поверхность предотвращает появление царапин на заготовках, что критично при работе с нержавеющей сталью или алюминием. Сегменты легко снимаются и переставляются, что позволяет адаптировать станок под конкретные задачи. В зависимости от модели, X-Profil предлагает станки с одной, двумя или тремя сегментными балками, расширяя спектр производимых изделий.

Задний стол поддержки

Все модели X-Profil комплектуются задним столом поддержки, состоящим из двух металлических труб с линейками. Этот стол упрощает работу с крупными листами, обеспечивая их стабильное положение во время гибки. Линейки позволяют точно позиционировать заготовки, что повышает качество готовых изделий.

Модельный ряд сегментных листогибов X-Profil

X-Profil предлагает несколько типов сегментных листогибов, отличающихся количеством наборных балок и рабочими характеристиками. Рассмотрим основные модели, их особенности и области применения.

Листогибы с одной сегментной прижимной балкой

Модели с одной сегментной балкой (прижимной) подходят для производства изделий средней сложности, таких как короба, углы и доборные элементы. X-Profil предлагает станки с рабочей длиной от 1020 мм до 2020 мм. Мы сосредоточимся на двух популярных моделях: X-Profil PBB 1020/2.5 и X-Profil PBB 1270/2.0.

X-Profil PBB 1020/2.5

Технические характеристики:

• Сегменты прижимной балки: 11 сегментов (25 мм, 30 мм, 35 мм, 40 мм, 45 мм, 50 мм, 75 мм, 100 мм, 150 мм, 200 мм, 270 мм).
• Ширина гибочной балки: 15 мм.
• Высота подъема прижимной балки: 47 мм.
• Высота в прижатом состоянии без сегмента: 25 мм.
• Максимальная рабочая длина: 1020 мм.
• Максимальная толщина металла: 2,5 мм (σв ≤ 400 МПа).
• Максимальный угол гиба: 135°.
• Габариты упаковки: 1460 × 620 × 1270 мм.
• Вес станка: 285 кг (в упаковке — 320 кг).

Особенности:

• Компактная модель для небольших мастерских или строительных объектов.
• Подходит для гибки толстого металла (до 2,5 мм).
• Простая регулировка и ножной привод повышают производительность.

Применение: Изготовление доборных элементов, коробов, вентиляционных фасадов. Идеальна для мелкосерийного производства. Видео: X-Profil PBB 1020/2.5 в работе

X-Profil PBB 1270/2.0

Технические характеристики:

• Сегменты прижимной балки: 12 сегментов (25 мм, 30 мм, 35 мм, 40 мм, 45 мм, 50 мм, 75 мм, 100 мм, 150 мм, 200 мм, 250 мм, 270 мм).
• Ширина гибочной балки: 15 мм.
• Высота подъема прижимной балки: 47 мм.
• Высота в прижатом состоянии без сегмента: 25 мм.
• Максимальная рабочая длина: 1270 мм.
• Максимальная толщина металла: 2,0 мм (σв ≤ 400 МПа).
• Максимальный угол гиба: 135°.
• Габариты упаковки: 1700 × 710 × 1270 мм.
• Вес станка: 320 кг (в упаковке — 360 кг).

Особенности:

• Увеличенная рабочая длина для более крупных заготовок.
• Прочная конструкция с высокой металлоемкостью.
• Подходит для интенсивной эксплуатации.

Применение: Производство фасадных кассет, коробов, сложных углов. Подходит для мастерских и строительных объектов с умеренными нагрузками.

Листогибы с двумя сегментными балками

Модель X-Profil PBB 1270/2A оснащена сегментами как на прижимной, так и на гибочной балке, что значительно расширяет возможности станка. Двухсегментная конструкция позволяет изготавливать более сложные изделия, включая короба с несколькими сгибами и нестандартные профили. Технические характеристики:

• Сегменты прижимной балки: 12 сегментов (25 мм, 30 мм, 35 мм, 40 мм, 45 мм, 50 мм, 75 мм, 100 мм, 150 мм, 200 мм, 250 мм, 270 мм).
• Сегменты гибочной балки: 12 сегментов (25 мм, 30 мм, 35 мм, 40 мм, 45 мм, 50 мм, 75 мм, 100 мм, 150 мм, 200 мм, 250 мм, 270 мм).
• Ширина гибочной балки: 15 мм.
• Высота подъема прижимной балки: 47 мм.
• Высота в прижатом состоянии без сегмента: 25 мм.
• Максимальная рабочая длина: 1270 мм.
• Максимальная толщина металла: 2,0 мм (σв ≤ 400 МПа).
• Максимальный угол гиба: 135°.
• Габариты упаковки: 1700 × 710 × 1270 мм.
• Вес станка: 350 кг (в упаковке — 385 кг).

Особенности:

• Сегменты на обеих балках увеличивают универсальность.
• Простая замена сегментов для адаптации под разные задачи.
• Усиленная конструкция для работы с толстым металлом.

Применение: Изготовление сложных коробов, фасадных кассет (К100, К200), декоративных элементов. Подходит для мастерских, где требуется высокая гибкость в производстве. Видео: X-Profil PBB 1270/2A в действии

Листогибы с тремя сегментными балками

Модель X-Profil PBB 1270/3SH — это топовая модель с тремя наборными балками (прижимная, гибочная и станина). Уникальная форма прижимных сегментов («сапожок») позволяет догибать металл до 150°, что делает станок идеальным для сложных профилей и конструкций. Технические характеристики:

• Сегменты прижимной балки: 12 сегментов (25 мм, 30 мм, 35 мм, 40 мм, 45 мм, 50 мм, 75 мм, 100 мм, 150 мм, 200 мм, 250 мм, 270 мм).
• Сегменты гибочной балки: 12 сегментов (25 мм, 30 мм, 35 мм, 40 мм, 45 мм, 50 мм, 75 мм, 100 мм, 150 мм, 200 мм, 250 мм, 270 мм).
• Сегменты станины: 12 сегментов (25 мм, 30 мм, 35 мм, 40 мм, 45 мм, 50 мм, 75 мм, 100 мм, 150 мм, 200 мм, 250 мм, 270 мм).
• Ширина гибочной балки: 15 мм.
• Высота подъема прижимной балки: 47 мм.
• Высота в прижатом состоянии без сегмента: 25 мм.
• Максимальная рабочая длина: 1270 мм.
• Максимальная толщина металла: 2,0 мм (σв ≤ 400 МПа).
• Максимальный угол гиба: 150°.
• Габариты упаковки: 1700 × 1000 × 1420 мм.
• Вес станка: 465 кг (в упаковке — 510 кг).

Особенности:

• Уникальная форма сегментов («сапожок») для догиба до 150°.
• Третья сегментная балка на станине повышает точность и стабильность.
• Подходит для самых сложных задач, требующих высокой точности.

Применение: Производство сложных профилей, коробов с догибом, декоративных элементов и фасадных кассет. Идеальна для профессиональных мастерских и специализированных производств. Видео: X-Profil PBB 1270/3SH в работе

Сравнение моделей X-Profil

Модель	PBB 1020/2.5	PBB 1270/2.0	PBB 1270/2A	PBB 1270/3SH
Рабочая длина	1020 мм	1270 мм	1270 мм	1270 мм
Толщина металла	2,5 мм	2,0 мм	2,0 мм	2,0 мм
Угол гиба	135°	135°	135°	150°
Сегментные балки	1 (прижимная)	1 (прижимная)	2 (прижимная, гибочная)	3 (прижимная, гибочная, станина)
Количество сегментов	11	12	12 + 12	12 + 12 + 12
Вес станка	285 кг	320 кг	350 кг	465 кг
Габариты упаковки	1460×620×1270 мм	1700×710×1270 мм	1700×710×1270 мм	1700×1000×1420 мм

Ключевые различия:

• PBB 1020/2.5: Компактная модель для толстого металла (до 2,5 мм), подходит для небольших мастерских.
• PBB 1270/2.0: Увеличенная рабочая длина для более крупных заготовок.
• PBB 1270/2A: Две сегментные балки для сложных изделий.
• PBB 1270/3SH: Максимальная универсальность с тремя балками и догибом до 150°.

Как выбрать сегментный листогиб X-Profil?

Факторы выбора

1. Тип задач:
   • Для стандартных коробов и доборных элементов: PBB 1020/2.5 или PBB 1270/2.0.
   • Для сложных профилей и фасадных кассет: PBB 1270/2A.
   • Для высокоточных изделий с догибом: PBB 1270/3SH.
2. Размер заготовок:
   • До 1020 мм: PBB 1020/2.5.
   • До 1270 мм: PBB 1270/2.0, 1270/2A, 1270/3SH.
3. Толщина металла:
   • До 2,5 мм: PBB 1020/2.5.
   • До 2,0 мм: остальные модели.
4. Условия эксплуатации:
   • Для небольших мастерских: PBB 1020/2.5 или PBB 1270/2.0.
   • Для интенсивного производства: PBB 1270/2A или PBB 1270/3SH.
5. Бюджет:
   • PBB 1020/2.5 и PBB 1270/2.0 — более доступные.
   • PBB 1270/2A и PBB 1270/3SH — для профессионалов с высоким бюджетом.

Рекомендации по эксплуатации

• Настройка: Проверяйте регулировочные узлы перед началом работы, особенно при смене толщины металла.
• Обслуживание: Регулярно очищайте сегменты и смазывайте подвижные узлы для предотвращения износа.
• Работа с сегментами: Используйте защитные покрытия при работе с нержавеющей сталью или алюминием, чтобы избежать царапин.
• Дополнительное оборудование: Для гибки на четыре стороны используйте угловысечной станок.
• Безопасность: Не превышайте допустимую толщину металла (2,0–2,5 мм), чтобы избежать повреждения балок.

Заключение

Сегментные листогибы X-Profil — это сочетание надежности, универсальности и доступной цены, что делает их конкурентоспособными на рынке. Модели PBB 1020/2.5, PBB 1270/2.0, PBB 1270/2A и PBB 1270/3SH покрывают широкий спектр задач — от мелкосерийного производства до сложных профилей с догибом до 150°. Преимущества, такие как простая регулировка, ножной привод, высокая металлоемкость и съемные сегменты из высоколегированной стали, делают X-Profil достойной альтернативой европейским брендам.
