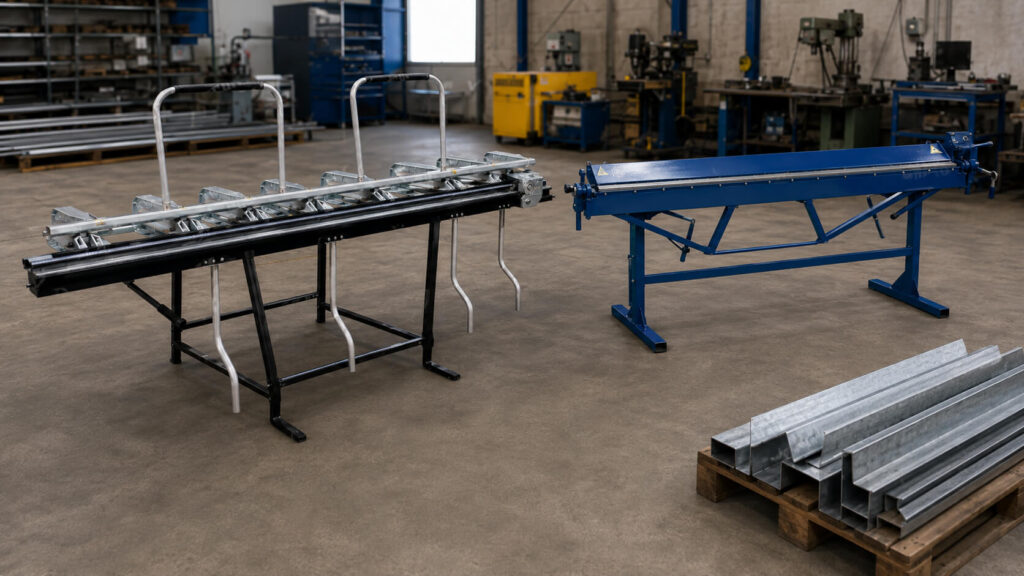

Сравнение непроходных и проходных листогибов: что выбрать для работы с металлом

Листогибы используют там, где нужно получить ровный сгиб листового металла без сварки, резки и лишней доработки. На таких станках делают отливы, планки, доборные элементы, фасадные детали, вентиляционные заготовки, короба, кожухи и другие изделия из тонколистового металла.

При выборе часто сравнивают рабочую длину, толщину металла, жесткость конструкции, удобство прижима и цену оборудования. Но есть еще один параметр, который сильно влияет на работу, — проходная или непроходная конструкция. От него зависит, насколько свободно заготовка проходит через рабочую зону, можно ли работать с длинными деталями и не будет ли станок ограничивать форму будущего изделия.

Что такое проходной и непроходной листогиб

Проходной листогиб — это станок, в котором лист или заготовка могут свободнее перемещаться через рабочую зону. За счет такой конструкции оператору проще работать с длинными, широкими и нестандартными деталями. Листовой металл можно подавать глубже, разворачивать, перемещать, выполнять несколько гибов без лишних перестановок.

Непроходной листогиб устроен иначе. У него есть конструктивные ограничения, которые не позволяют заготовке свободно проходить через станок на большую глубину. Это не делает такие листогибы плохими. Они часто проще, дешевле и хорошо подходят для стандартных операций, где не нужна большая глубина подачи листа и работа с крупными заготовками.

Разница особенно заметна при изготовлении:

• длинных кровельных планок;
• фасонных элементов;
• отливов и нащельников;
• коробов и П-образных деталей;
• вентиляционных заготовок;
• нестандартных изделий из листового металла.

Если мастерская делает короткие детали одного типа, непроходной вариант может полностью закрывать задачу. Если производство часто работает с разными размерами и формами, проходные модели дают больше свободы.

Конструктивные отличия проходных и непроходных листогибов

У большинства ручных листогибов общая логика работы похожа. Листовой металл укладывается на рабочую поверхность, зажимается прижимной балкой, после чего гибочной балкой выполняется загиб под нужным углом. Но конструкция станины, расположение опор и доступ к рабочей зоне могут сильно отличаться.

Основные элементы листогиба:

• станина, которая отвечает за жесткость;
• прижимная балка, фиксирующая заготовку;
• гибочная балка, которая формирует угол;
• рабочая зона, где размещается металл;
• ограничители и упоры для повторяемости размеров;
• оснастка, если нужны дополнительные операции или нестандартные профили.

В непроходных моделях задняя часть конструкции может мешать свободной подаче листа. Заготовка упирается в элементы станины или ограничивается расстоянием от линии гиба до задней опоры. Для простых деталей это нормально, но при сложной гибке такая особенность быстро становится заметной.

В проходных станках рабочая зона открыта удобнее. Заготовку можно проводить через станок, подавать глубже, работать с деталями большей ширины. Главная разница связана не с тем, насколько «профессионально» выглядит оборудование, а с тем, насколько свободно металл проходит через станок и не мешает ли конструкция будущей форме детали.

Что означает глубина подачи

Глубина подачи — это расстояние, на которое лист можно завести в станок от линии гиба до конструктивного ограничения. Проще говоря, это запас места за зоной сгиба.

Если глубина подачи небольшая, оператор может согнуть только такую деталь, которая помещается в доступную рабочую зону. Например, сделать узкую планку или простой отлив. Но если нужно изготовить широкую полку, короб, сложный профиль или деталь с несколькими гибами, ограничения по глубине подачи начинают мешать.

Для типовых задач небольшой глубины подачи часто достаточно. Это актуально, когда изготавливают короткие доборные элементы, небольшие крышки, простые уголки, ремонтные детали. Но для длинных заготовок, фасонных элементов и серийной работы с разными размерами лучше заранее оценивать проходные станки для гибки.

Таблица сравнения проходных и непроходных листогибов

Плюсы проходных листогибов

Проходные листогибы удобны, когда оператору нужно не просто согнуть короткую полосу, а свободно работать с заготовкой. Это особенно заметно при изготовлении длинных доборных элементов, кровельных деталей, фасадных планок и изделий, где один гиб идет за другим.

Преимущества проходной конструкции:

• удобнее подавать длинный и широкий листовой металл;
• меньше ограничений по перемещению заготовки;
• проще делать сложные профили с несколькими гибами;
• легче работать с нестандартными размерами;
• меньше лишних перестановок в процессе;
• выше универсальность при смене заказов.

Если мастерская делает отливы, планки примыкания, нащельники, фасадные кассеты или вентиляционные элементы, проходные модели часто дают ощутимую экономию времени. Оператору не приходится постоянно искать, как развернуть деталь, чтобы она не упиралась в станину или другие элементы оборудования.

Такие листогибочные станки особенно полезны там, где заказы меняются: сегодня нужны короткие элементы, завтра — длинные планки, затем — нестандартная фасонная деталь с несколькими сгибами.

Минусы проходных листогибов

Проходная конструкция не всегда нужна. Если производство выполняет простые операции и работает с небольшими заготовками, часть возможностей может остаться невостребованной.

Основные минусы:

• цена оборудования может быть выше;
• конструкция иногда сложнее;
• для установки может потребоваться больше места;
• при редком использовании запас возможностей не всегда окупается;
• для простых коротких деталей разница может быть незаметной.

Проходной листогиб стоит рассматривать не как «лучший по умолчанию», а как более гибкий вариант для конкретных задач. Если в мастерской уже есть станки для резки, абразивно отрезные станки, сверлильные станки, профилегибы, трубогибы, вальцы и другой инструмент, проходная модель может хорошо дополнить общий парк оборудования. Но для небольшой ремонтной зоны иногда достаточно более простого решения.

Плюсы непроходных листогибов

Непроходные листогибы выбирают за простоту и понятную работу. У них меньше конструктивных требований к свободному проходу заготовки, поэтому такие станки часто компактнее и дешевле.

Преимущества непроходных моделей:

• простая конструкция;
• более доступная цена;
• удобство для типовых операций;
• хорошее решение для небольших мастерских;
• понятная настройка и обслуживание;
• достаточно возможностей для стандартных деталей.

Если нужно время от времени согнуть уголок, отлив, небольшую планку, крышку или простую заготовку, непроходной ручной листогибочный станок может быть рациональным выбором. Он не требует сложного освоения, не занимает слишком много места и подходит для базовой работы с металлом.

Такие ручные станки часто используют в ремонтных мастерских, на небольших участках, в частных цехах и там, где объемы гибки невелики.

Минусы непроходных листогибов

Главный недостаток непроходной конструкции — ограничения по подаче. Заготовка может упираться в элементы станка, а значит, не любую форму получится сделать удобно.

Типичные ограничения:

• сложно работать с крупными заготовками;
• не все сложные профили удобно выполнять;
• глубина подачи может не хватить для широких деталей;
• при росте заказов возможностей станка может оказаться мало;
• серийная работа со сложными элементами занимает больше времени.

Проблема часто проявляется не сразу. Пока мастерская делает простые короткие детали, станок полностью устраивает. Но когда появляются заказы на длинные доборные элементы, вентиляционные заготовки или изделия с несколькими гибами, ограничение становится рабочим препятствием.

Где применяются проходные листогибы

Проходные листогибы используют там, где нужна свобода движения заготовки. Это не обязательно крупное производство. Небольшая мастерская тоже может выбрать проходную модель, если регулярно работает с разными форматами деталей.

Частые задачи:

• изготовление кровельных элементов;
• производство фасонных деталей;
• гибка длинных металлических заготовок;
• изготовление отливов, планок, нащельников;
• работа с фасадными элементами;
• подготовка вентиляционных заготовок;
• выполнение нестандартных заказов из листового металла.

Проходной вариант удобен для компаний, которые делают изделия под заказ. В таких задачах заранее неизвестно, какой размер и какая форма понадобятся клиенту. Чем меньше ограничений по рабочей зоне, тем проще принять заказ и выполнить его без дополнительных приспособлений.

Где применяются непроходные листогибы

Непроходные листогибы хорошо подходят для простых и повторяемых операций. Их выбирают, когда заготовки небольшие, глубина подачи не критична, а бюджет на покупку оборудования ограничен.

Такие станки используют для:

• простой гибки листового металла;
• изготовления стандартных деталей;
• работы с небольшими заготовками;
• ремонтных операций;
• частного или периодического применения;
• задач, где не требуется большая глубина подачи.

Например, если мастер делает небольшие элементы для ремонта, простые уголки, защитные планки или короткие детали, непроходной листогиб может закрыть потребность без переплаты за избыточные функции.

Как выбрать между проходным и непроходным листогибом

Подход к выбору начинается не с цены, а с деталей, которые нужно изготавливать. Один и тот же станок может быть удачным для мастерской по ремонту и неудобным для производства фасадных элементов.

Перед покупкой стоит проверить:

• какие детали планируется изготавливать;
• какая максимальная длина и ширина заготовки;
• какая толщина металла будет использоваться;
• насколько важна глубина подачи;
• будет ли работа разовой, периодической или серийной;
• есть ли место для установки оборудования;
• нужен ли запас по возможностям;
• какой бюджет заложен на заказ станка;
• требуется ли высокая универсальность.

Если оборудование подбирается для цеха, где уже используются сверлильные станки, отрезные станки, профилегибы, трубогибы, станки для резки и другой инструмент для металла, лучше смотреть на весь производственный процесс. Листогиб должен не просто стоять рядом с другим оборудованием, а помогать быстрее выполнять реальные заказы.

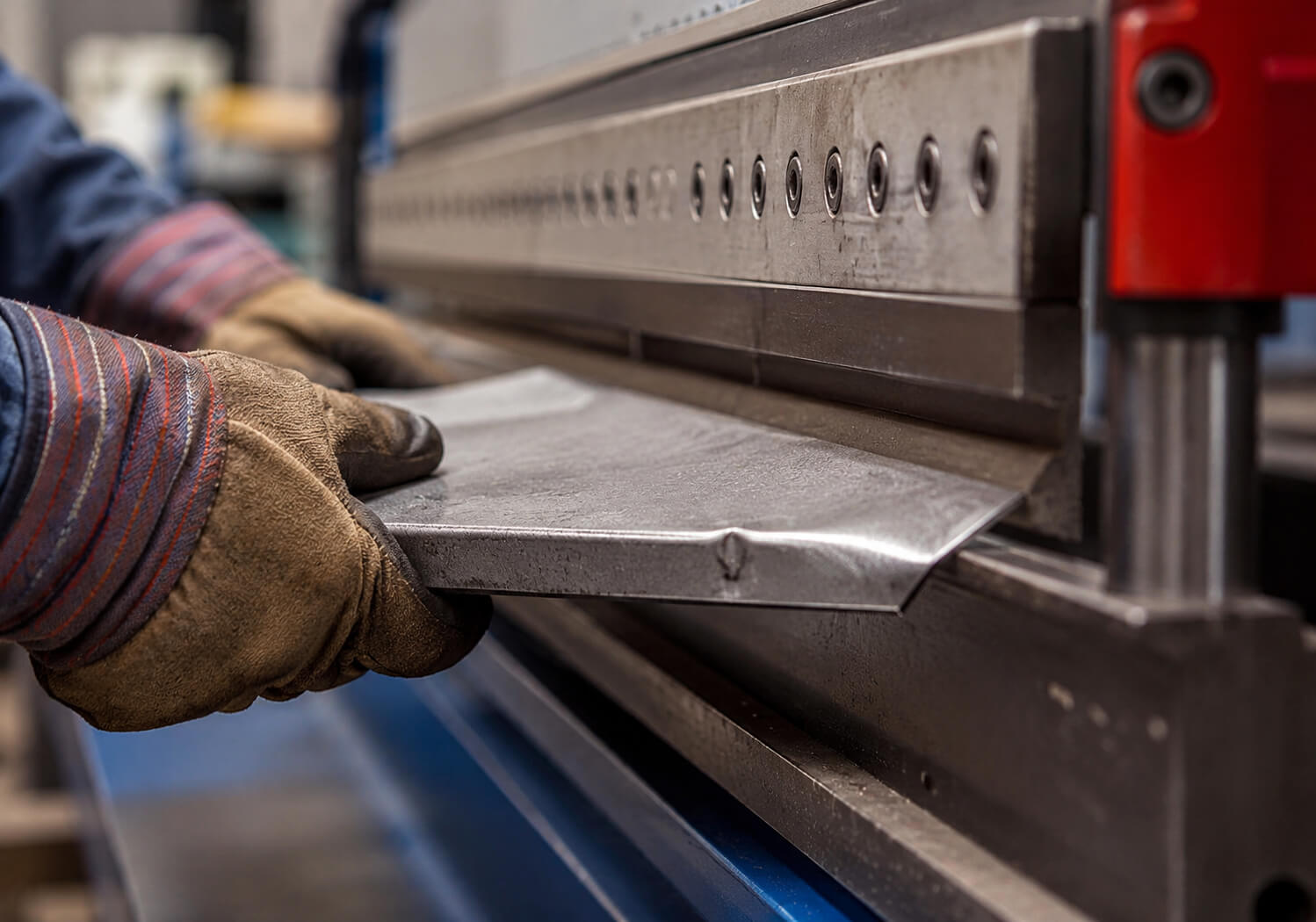

Частые ошибки при выборе листогиба

Ошибки при покупке обычно связаны не с тем, что оборудование плохое, а с тем, что его выбирают без привязки к реальным задачам.

Первая ошибка — смотреть только на цену. Дешевый станок может хорошо работать с простыми деталями, но оказаться неудобным при первой же задаче с большой глубиной подачи. В итоге приходится менять технологию, делать лишние операции или покупать другое оборудование.

Вторая ошибка — не проверять максимальную толщину металла. Если листогиб рассчитан на тонкий металл, а мастерская планирует работать с более жесткими заготовками, точность гибки снизится, а нагрузка на конструкцию вырастет.

Третья ошибка — не учитывать длину заготовки. Рабочая длина должна соответствовать деталям, которые реально будут изготавливаться. Для коротких элементов запас не нужен, но для кровельных и фасадных деталей он часто необходим.

Еще одна ошибка — покупать слишком простую модель без запаса по задачам. Если производство развивается, появляются новые заказы, и ручной листогибочный станок начинает ограничивать работу. Обратная ситуация тоже встречается: покупают проходную модель, хотя мастерская делает только простые короткие детали. Тогда часть возможностей не используется.

Отдельно нужно смотреть на жесткость конструкции, качество прижимной балки и удобство регулировок. Если лист плохо фиксируется и зажимается прижимной балкой неравномерно, даже подходящий по типу станок не даст стабильного результата.

Что важнее: тип листогиба или характеристики конкретной модели

Проходное или непроходное исполнение — только один из критериев. На практике не меньшее значение имеют характеристики конкретной модели и качество исполнения.

При сравнении листогибочных станков нужно смотреть на:

• рабочую длину;
• допустимую толщину металла;
• жесткость станины;
• качество прижимной балки;
• удобство работы с гибочной балкой;
• точность угла гиба;
• наличие упоров и регулировок;
• дополнительную оснастку;
• надежность производителя;
• возможность заказать комплектующие и расходные элементы.

Даже проходной листогиб не будет удобным, если у него слабая станина, неудобный прижим или нет нормальной регулировки. И наоборот: качественный непроходной станок может отлично работать в своей зоне задач.

Если подбирается комплекс оборудования для мастерской, листогиб стоит рассматривать вместе с тем, какие еще станки уже используются. Для полного цикла могут понадобиться сверлильные операции, резка, гибка профиля, работа с трубой, обработка арматуры. В таком наборе встречаются сверлильные станки, станки для резки, абразивно отрезные модели, профилегибы трубогибы, вальцы и ручные приспособления. Листогибочные станки закрывают именно гибку листа, поэтому их характеристики нужно оценивать отдельно, не смешивая с задачами другого оборудования.

Как проходной и непроходной тип влияет на скорость работы

Скорость зависит не только от того, ручные это станки или механизированные, но и от количества лишних действий. Если заготовку приходится постоянно вынимать, разворачивать, искать удобное положение и проверять, не упирается ли она в станину, операция занимает больше времени.

На проходных моделях оператор чаще работает прямее: уложил металл, выставил размер, зажал, выполнил гиб, сместил заготовку и продолжил. На непроходных станках такой порядок тоже возможен, но не всегда. При ограниченной глубине подачи приходится заранее продумывать последовательность гибов.

Для единичной детали разница может быть небольшой. Для серии из десятков или сотен изделий она уже влияет на сроки, усталость оператора и стабильность результата.

Заключение

Если нужно работать с длинными, широкими или нестандартными заготовками, чаще стоит рассматривать проходной листогиб. Он дает больше свободы при подаче листа, удобнее при изготовлении доборных, фасадных, кровельных и фасонных деталей, помогает быстрее выполнять заказы с разными размерами.

Если задачи типовые, детали небольшие, а бюджет ограничен, непроходной листогиб может быть рациональным решением. Такие модели проще по конструкции, понятны в работе и хорошо подходят для стандартной гибки листового металла.

Универсального ответа нет. Оборудование нужно подбирать под реальные детали, толщину металла, требуемую рабочую длину, глубину подачи, частоту работы и место установки. Если есть сомнения по выбору, лучше заранее обсудить задачи со специалистом: какие изделия планируется делать, какой металл использовать, нужен ли запас по возможностям и какая модель подойдет без переплаты за лишние функции.
