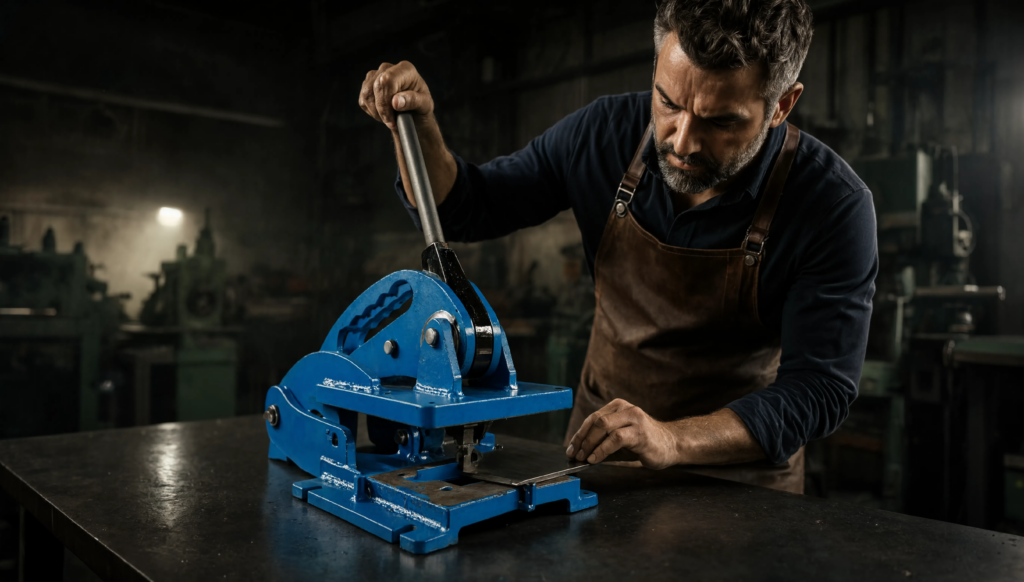

Зачем нужен угловысечной станок, если есть ножницы и болгарка

Возьмите любой короб из оцинковки и посмотрите на угол. Если два борта сошлись встык, без щели и без нахлёста, значит перед гибкой из угла заготовки вырубили квадрат. Ровно вырубили. Если щель есть или один борт залез на другой, значит резали ножницами и промахнулись на миллиметр.

На одной детали миллиметр не заметен. На сотне фасадных кассет он превращается в сотню подрезок, заусенцев и часов доработки. Угловысечной станок существует именно для этого: один ход — один чистый угол, и сотый такой же, как первый.

Что это за станок

Угловысечной станок, он же углоруб, вырубает прямоугольный вырез в углу листовой заготовки. Заготовку кладут на стол до упоров, опускают нож, получают угол с двумя чистыми кромками. Он не гнёт, не кроит длинные полосы, не правит. Его место в цепочке одно: после раскроя, перед гибкой.

Связка для коробов и фасадных кассет всегда выглядит так: гильотина кроит лист, углоруб вырубает углы, листогиб гнёт борта. Пропустите средний шаг, и проблемы вылезут на последнем, где исправлять их дороже всего.

Что он делает

• вырубает углы под гибку коробов, лотков, поддонов, кожухов;
• готовит развёртки фасадных кассет;
• делает пазы и вырезы под сборку корпусов и панелей;
• убирает ручную доработку и подрезку после гибки;
• даёт одинаковые заготовки на серии.

Пример с коробом. Чтобы четыре борта сошлись, в каждом углу развёртки нужно убрать квадрат со стороной, равной высоте борта. Ножницами это четыре реза на угол, шестнадцать на деталь, каждый чуть по-своему. На углорубе — четыре хода, и все четыре одинаковые.

Где он нужен, а где нет

Нужен там, где серия. Вентиляционный участок с коробами, производство фасадных кассет, корпуса и панели, жестяная мастерская с лотками и поддонами. Чем больше одинаковых деталей, тем быстрее станок отбивается временем.

Не нужен, если вы делаете один короб в неделю. Тогда ножницы и напильник справятся, а деньги лучше вложить в листогиб. Мы честно говорим это покупателям, потому что углоруб, который стоит без дела, портит впечатление от всей линии.

Отдельно про фасадные кассеты. Типовые К100 и К200 углоруб закрывает. Но если у вас постоянно разные развёртки и нестандартные формы выруба, одна матрица всё не покроет: тут нужно смотреть чертёж выруба до покупки, а иногда думать про лазерный раскрой. Обещать «станок вырубит любой угол» мы не будем.

Модели X-Profil

HN-3 — самый лёгкий, 22 кг, ставится на стол, для небольшой мастерской и типовых коробов. Габариты 430×370×440 мм.

HN-4 — зона больше, 152×152 мм, верхний нож двусторонний, два нижних ножа по четыре режущие кромки. Когда одна кромка затупилась, переворачивают, а не меняют. Для регулярной работы с кассетами и корпусами.

FN1.5×80 — ножной. Обе руки свободны, чтобы держать и позиционировать заготовку, а это на серии заметно ускоряет работу. Зона 80×80 мм, широкое основание, крепится на пол. Габариты 1150×400×510 мм.

Толщина по нержавейке и алюминию для всех трёх моделей в подтверждённых данных не закреплена. Если ваш металл не оцинковка и не Ст3, спрашивайте перед покупкой, а не после.

На что смотреть при выборе

• рабочая зона: максимальный вырез должен покрывать высоту самого высокого борта в вашей номенклатуре;
• толщина по вашему металлу, не «до 1,5 мм» вообще;
• привод: рычаг для периодической работы, педаль для серии;
• упоры: регулируемые, чтобы быстро выставить размер и не размечать каждую заготовку;
• масса и установка: на стол или на пол;
• что с ножами: переворачиваются, перетачиваются, меняются.

Про упоры. Углоруб без упоров — это ножницы с рычагом. Смысл станка в повторяемости: выставил один раз, дальше только кладёшь и жмёшь.

Ошибки

Купить по цене и получить станок, который не держит зазор ножей. Заусенцы на каждом углу.

Гнать на нём металл толще паспортного. Ножи крошатся, зазор уходит.

Не проверить форму выреза на своей детали. Взяли типовую деталь, приложили к столу, посмотрели, покрывает ли зона, только потом покупали. Это правильный порядок.

Взять ручной HN-3 под серию в двести кассет в смену. Оператор упрётся в скорость через неделю.

Ждать от углоруба чего-то кроме углов. Это не гибочный станок и не гильотина.

Итог

Угловысечной станок нужен, если вы серийно делаете короба, кожухи, поддоны, корпуса или фасадные кассеты. Он ставится между гильотиной и листогибом и снимает с последнего этапа всю доработку углов. Один короб в неделю — обойдётесь ножницами.

Из наших: HN-3 на стол для мастерской, HN-4 с зоной 152 мм для кассет и корпусов, FN1.5×80 с педалью для серии. Пришлите чертёж развёртки или просто фото типовой детали с размерами: скажем, какая зона нужна и покроет ли её станок.
